近日，武汉开云登陆入口和芯源半导体基于CW32F030C8T7永磁同步电机无感FOC控制方案全新亮相！

随着社会技术的发展，电机的应用变得越来越广泛，已经与人们的生活息息相关，小到风扇，大到电动汽车，都离不开电机。永磁同步电机（PMSM）采用无感FOC驱动方案以噪声小、寿命长、能效高等优点得到广泛应用。FOC(Field Oriented Control)磁场定向控制基于三相电流及母线电压检测，产生任意矢量方向的控制磁场，保证电机在转动过程中力矩始终恒定，相比于6步换向控制，电机运转更平稳，但控制也相对复杂。

基于ARM®Cortex®-M0+内核的微控制器CW32F030C8T7，在永磁同步电机无感FOC控制方案中展现了卓越的性能，为电机控制领域注入新的活力。

CW32F030C8T7永磁同步电机无感FOC控制方案，软件平台基于传统无传感器FOC控制技术，采用速度外环+电流内环双闭环PI算法，实现恒定转速控制，适用于表贴式（SPMSM）和凸极式（IPMSM）永磁同步电机。数据处理采用标幺化方式，最大限度的发挥无浮点主控MCU性能，FOC运行周期可低至48us。

CW32F030C8T7永磁同步电机无感FOC控制方案应用框图

硬件采用CW32F030高性能主控，双电阻采样，支持电机顺逆风启动，支持过流过压保护等功能。CW32F030C8T7作为主控芯片，内置1路12bit高精度ADC，转换速度快，精度高。芯片高可靠、强抗静电，强抗干扰等特点，为系统提供了很好的保护功能，能确保系统在恶劣的电磁干扰环境下安全运行。

永磁同步电机无感FOC控制方案特色

●基于磁链观测器的无感FOC控制

●速度外环+电流内环双闭环PI算法

●标幺化数据处理方式，适用于无浮点MCU

●7段式SVPWM调制

●恒定转速控制

●硬件过流检测及保护

●软件过流检测及保护

●软件过压、欠压检测及保护

●电位器旋钮调速和命令调速2种调速方式

●顺逆风检测及启动

●硬件可支持6步换向控制

●硬件支持HALL/编码器等有感控制

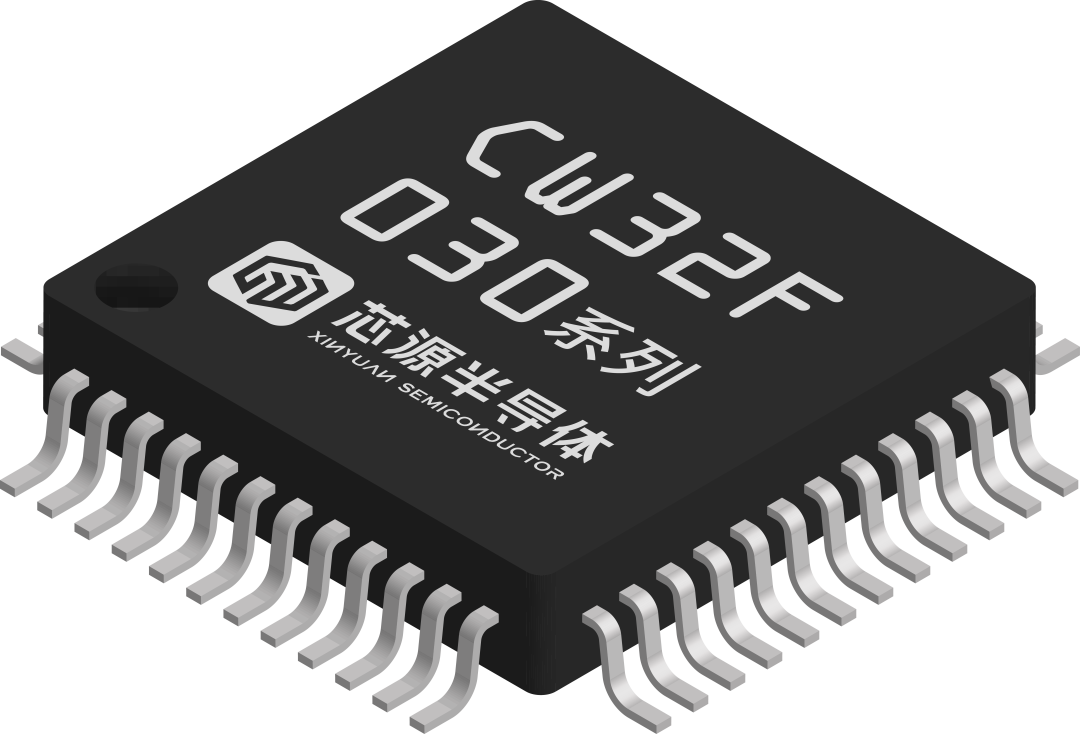

CW32F030C8T7集成了主频可达64MHz的ARM® Cortex®-M0+ 内核，工作温度覆盖-40℃至105°C，且能在1.65V至5.5V的电压范围内稳定工作，运行性能强，CoreMark跑分高达138.5，超强算力能确保在单PWM周期内完成FOC运算处理，非常适合永磁同步电机控制。

CW32F030C8T7还拥有丰富的存储容量，最大64K字节FLASH，数据保持时间长达25年@85℃，为数据存储提供了可靠的保障。此外，最大8K字节RAM，支持奇偶校验，以及128字节的OTP存储器，为用户提供了充足的数据处理和存储空间。

此外，CW32F030C8T7支持最多39路I/O接口，内置ATIM高级定时器，支持6路带死区控制互补PWM输出，其它外设包括：1路12位ADC，3路UART、2路SPI、2路IIC、模拟电压比较器、低电压检测器以及多路定时器等功能模块，非常适合电机控制应用。

武汉开云登陆入口和芯源半导体官方网站已经发布了永磁同步电机无感FOC控制方案相关资料，欢迎评测。
